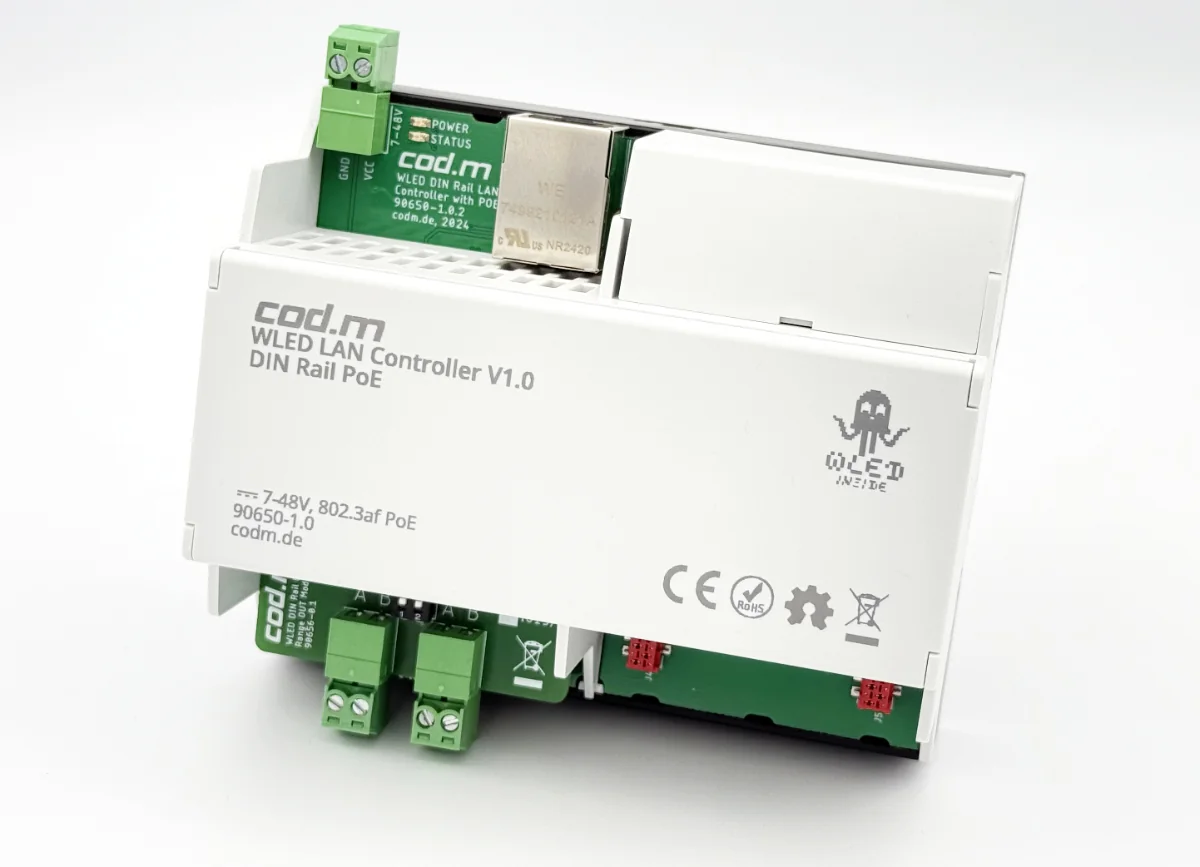

WLED LAN Controller (PoE, Hutschiene)#
- Aktuelle Version: V1.0
- cod.m WLED LAN Controller kaufen
- WLED Firmware-Download
- Anleitungen und Anschlusspläne
- Tutorials
- FAQ
Features#
- Betriebsfertig durch bereits installiertes WLED (Ethernet-Version)
- LAN Anschluss mit Power-over-Ethernet (802.3af), Fallback auf WLAN
- 6TE Hutschienengehäuse (Phoenix Contact)
- Ausgangsmodule steckbar mit Range Extender OUT oder Direct OUT (weitere Module in Planung)
- Bis zu vier Linien á 1000 LED
- 7-48V DC Versorgungsspannung oder PoE
- Verpolungsschutz
- Bei Bedarf selbst programmierbar, Flash-/Reset-Taster auf Platine vorhanden
- Made in Germany
- CE, RoHS, WEEE
Grundlagen#
Der cod.m WLED LAN Controller ermöglicht die WLED Installation im Verteilerschrank oder in der Unterverteilung. Durch die Möglichkeit des Range Extender OUT Moduls können die LED Strips bis zu 500m entfernt vom Controller platziert werden. Alternativ können LED Strips zu zwei Meter entfernt mit dem Direct OUT Modul betrieben werden.
Die Stromversorgung des Strips (Laststrom) ist komplett vom Controller getrennt. Zur mehrfachen Stromeinspeisung emfpehlen wir unser WLED Fused Power Capacitor Board. Bei mehrfacher Einspeisung Sicherung entsprechend dimensionieren.
Datensignal#
Das Datensignal der Digitalstrips (WS281x, SK6812, etc.) kann im Normalfall bis zu zwei Meter vom Controller genutzt werden. Jede LED erzeugt das Datensignal neu, wodurch wieder zwei Meter Abstand zwischen den LED's möglich sind.
Bei einer zentralen Installation des Controllers in (z.B.) einer Unterverteilung kann man natürlich nicht alle LED Strips in einer Entfernung von zwei Metern installieren. Deswegen integrieren wir das Prinzip des WLED Range Extenders in den WLED LAN Controller.
In der Grundaustattung des WLED LAN Controllers ist ein WLED LAN Controller Range OUT Modul (Art Nr. 90656) zum Aufstecken am Controller sowie ein WLED Range Extender OUT (Art Nr. 90066) enthalten. Weitere WLED Range Extender OUT Platinen und Aufsteckmodule können zusätzlich bestellt werden.
Segmente#
Für WLED sind alle angeschlossenen LED Strips zusammen ein logischer Strip. Das heißt, dass zum Beispiel ein Effekt vom ersten bis zum letzten Strip läuft als wäre es ein einzelner langer Strip. Wenn man zum Beispiel Strip 1 im Wohnzimmer installiert und Strip 2 im Flur, kann WLED diese erst mal nicht unterscheiden.
Die Lösung hierzu heißt Segmente: In der WLED Konfiguration kann man für Teile des Strips Segmente definieren, die sich - mit minimalen Einschränkungen - separat ansteuern lassen.
Entweder man legt diese Segmente manuell an, was einem auch nochmal die Möglichkeit der Unterteilung erlaubt, oder man kann ab der WLED Version 0.16 beim konfigurieren der Strips automatisch für jeden Anschluss am Controller ein Segment erzeugen lassen.
Segmente können in der WLED Weboberfläche genauso wie über die Schnittstellen beliebig gesteuert werden. Es macht also Sinn die Segmente entsprechend zu benennen, damit eine einfache Zuordnung möglich ist.
Achtung
Beim verwenden von Presets werden die ausgewählten Segmente mitgespeichert. Das heißt, dass es dadurch zu Effektüberlagerungen kommen kann. Bitte entsprechend auf die Zurordnung der Segmente in den Presets achten.
Info
Mit der aktuellen WLED Version 0.15 kann es bei Effekten zu Timingproblemen kommen, die sich durch kurzzeitiges Flackern der einzelnen Segmente bemerkbar machen. In diesem Fall einfach die Effektgeschwindigkeit etwas ändern.

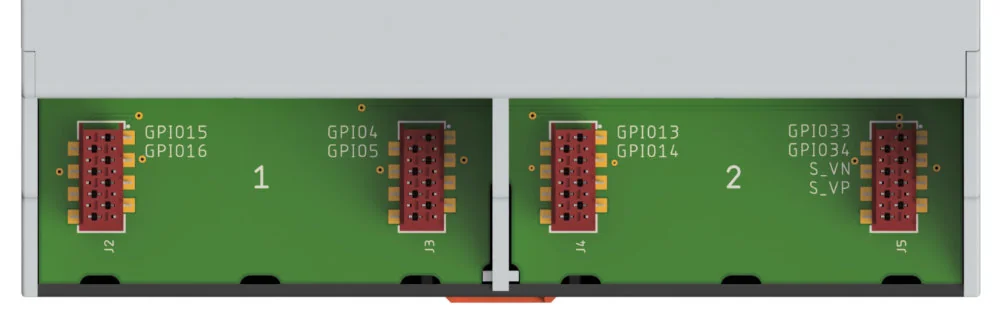

Steckplätze#
Der WLED LAN Controller bietet zwei Steckplätze für Aus- bzw. Eingangsmodule.
- Im linken Steckplatz (1) sind die GPIO's
15,16,4und5verfügbar. Am Ausgangsmodul entsprechend GPIO15und16. - Im linken Steckplatz (2) sind die GPIO's
13,14,33,34,S_VNundS_VPverfügbar. Am Ausgangsmodul entsprechend GPIO13und14.
Aktuell verfügbare Module#
- WLED LAN Controller Range OUT Modul
- WLED LAN Controller Direct OUT Modul
Zukünftig sind noch weitere Module geplant.

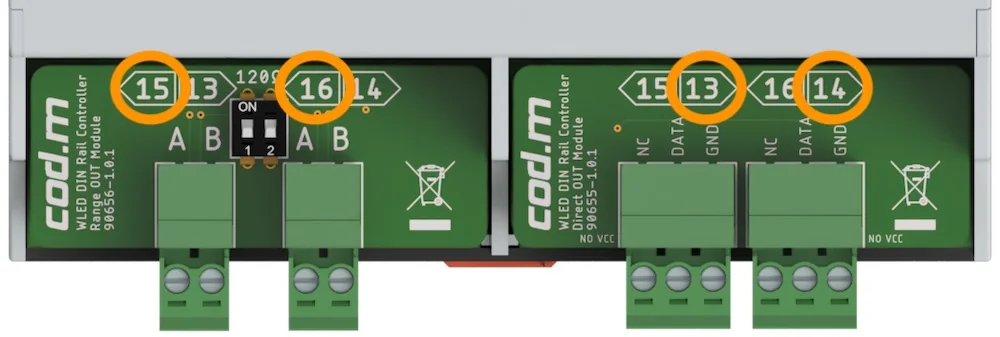

Anschlüsse / GPIO's#
Je nachdem ob ein Ausgangsmodul (OUT Module) auf der linken Seite (1) oder der rechten Seite (2) aufsteckt wird, sind entsprechend andere GPIO's zu konfigurieren. Die vom Modul genutzen Pins auf der Platine dokumentiert. Im Bild oben ist die Logik nochmal hervorgehoben.
Die LED Strips werden entsprechend Anschlussplan je nach verwendetem Modul angeschlossen.
Bein Anschluss des Range OUT Moduls bitte in jedem Fall die Hinweise des WLED Range Extenders beachten.
Konfiguration#
Unter LED Preferences die genutzten Led Strips entsprechend Typ, Länge und Anschluss (GPIO) konfigurieren. Danach die Anschlüsse in Segmente unterteilen, um eine separate Ansteuerung der angeschlossene LED Strips zu erlauben.
Bitte in jedem Fall die Hinweise unter Segmente beachten.
Nach Konfiguration der Anschlüsse und Segmente kann man die einzelnen Segmente des Strips mit minimalen Einschränkungen separat über das Webinterface oder die Schnittstellen
Konfiguration nach Werksreset#
Nach einem Werksreset muss zuerst eine Verbindung per WLAN mit dem Access Point wled-ap und dem Passwort wled1234 hergestellt werden. Dort dann unter Wi-Fi Settins ganz unten unter Ethernet Type ESP32-POE wählen.
Nach einem Neustart ist der WLED LAN Controller wieder per Netzwerkanschluss erreichbar.
Falls sich die GPIO's 15, 16, 13 oder 14 in der LED Konfiguration nicht auswählen lasssen, bitte unter Usermods prüfen ob diese dort irgendwo vergeben sind. Nach Abwahl der Pins bitte in jedem Fall den Controller neu starten. Ab dann können die GPIO's wie gewohnt genutzt werden.
